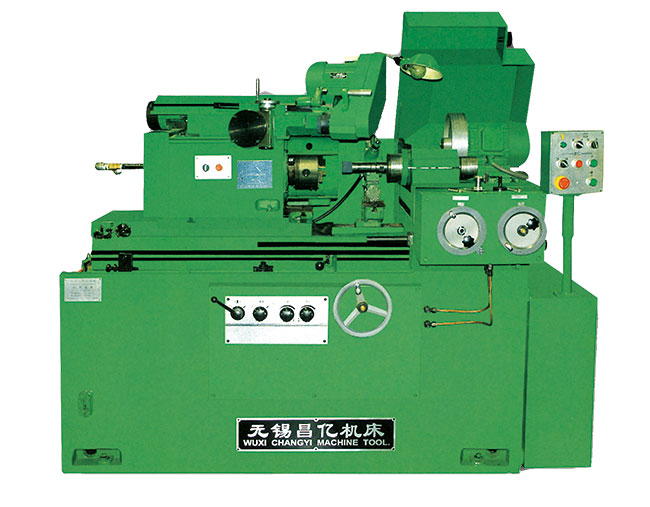

MD2110C型帶端磨內圓磨床
本機床主要特點
★本機床主要用于工件的內孔、臺階孔、內錐孔的磨削。
★機床的進給及補償，由二個互不相干涉的傳動機構執行。進給系統具有定程磨削功能，采用手動或液壓動二種進給方式。
★機床設有快跳機構，因此退出砂輪進行測量或修正后不必重新手動對刀。
★ 工作臺快退設有中停裝置，快退距離可按需要調整，以減少輔助時間。
★工作臺起動手把設有安全聯鎖裝置，確保裝卸和測量工作時的安全性。
★機床砂輪軸高轉速為24000轉/分，以提高磨削小孔。
★用戶特殊訂貨。可改裝電主軸變頻調速以磨削小直徑內孔。
★本機床設有端面磨削裝置，能工件內孔與端面的垂直度。
規格參數表
| 機床型號 | MD2110C | |
|---|---|---|
| 磨削孔徑（mm） | ф5-ф100 | |
| 大磨削深度（mm） | 150 | |
| 工件旋徑（mm） | 罩內 | ф260 |
| 罩外 | ф480 | |
| 床頭大回轉角度（°） | 20° | |
| 工件轉速（r/min） | 180-500 4級steps | |
| 砂輪轉速（r/min） | 10000、24000 | |
| 端磨轉速（r/min） | 1600 | |
| 機床總功率（kw） | 4.1 | |
| 工件電機功率（kw） | 0.45-0.75 | |
| 砂輪電機功率（kw） | 2.2 | |
| 機床外形尺寸（mm） | 2363×1260×1300 | |
| 機床重量（kg） | 2000 | |
| 機床使用電源 | 3N-50Hz 380V | |
| 工作精度（按標準試件） | 內孔圓度（μm） | 2.5 |
| 內孔圓柱度（μm） | 4 | |
| 內孔表面粗糙度（μm） | Ra0.63 | |
